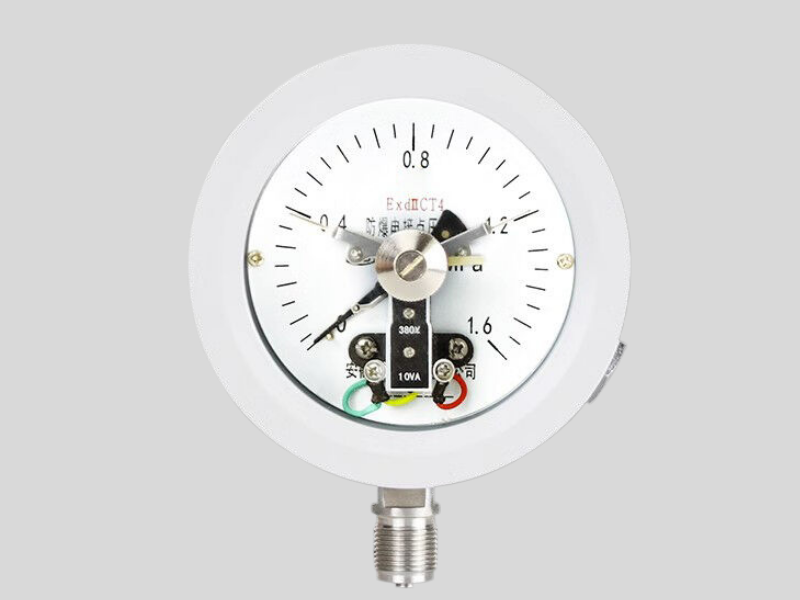

防爆电接点压力表用途
防爆电接点压力表用在环境有爆炸性混合物的危险场所，用来测量对铜及铜合金，普通碳钢等无腐蚀性的非结晶，非凝固介质的压力(负压)。
通过接点装置与具有相应防爆性能的电气件配套使用。对被测介质压力，有自动控制、报警、信号远传等多种功能。
防爆电接点压力表系按国家标准:GB/T1226-2001《一般压力表》国家标准;GB3836.1-2000《爆炸性气体环境用电气设备第一部分:通用要求》;GB3836.2-2000《爆炸气体环境用电设备第9部分:隔爆型“d”》，产品标准:Q/CYJ02.03-2011《防爆电接点压力表》规定设计、制造。
防爆电接点压力表的防爆类别为隔爆型，其防爆标志ExdⅡBT6Gb。
| 仪表名称 | 测量范围 | 精度等级 | 接点参数 | 仪表重量(Kg) | |
| 防爆电接点压力表 | 0~250 MPa | 1.6% | 触头功率 10伏安 | ¢100 | ¢150 |
| 防爆电接点真空表 | -0.1~0MPa | 1.6% | ¢100 | ¢150 | |
| 防爆电接点压力真空表 | -0.1~2.4MPa | 1.6% | ¢100 | ¢150 | |
| 磁助式防爆电接点压力表 | 0~250MPa -0.1~0MPa -0.1~2.4MPa | 1.6% | 触头功率 30伏安 | ¢100 | ¢150 |
防爆电接点压力表结构与工作原理
1、防爆电接点压力表外壳采用防爆结构，当其外壳内部的爆炸性混合物因受到火花或电弧影响，发生爆炸时，不至引起外部爆炸性混合物爆炸，从而达到防爆的目地。
2、防爆电接点压力表由弹簧管压力表和一个电接装置组成。电接点压力表工作原理:当被测介质进入弹簧管，使其产生的位移，经过传动机构放大后，指针将被测压力值，在刻度盘上指示出来，同时指针带动电接装置的活动触头，当压力达到预定值时，活动触头与设定针的触头接触，接通电路。
3、进线橡胶密封圈内径φ10mm，邵尔氏硬度45-55，配用电缆外径φ9.8mm，500VBX型肆芯橡皮线(4XI)。

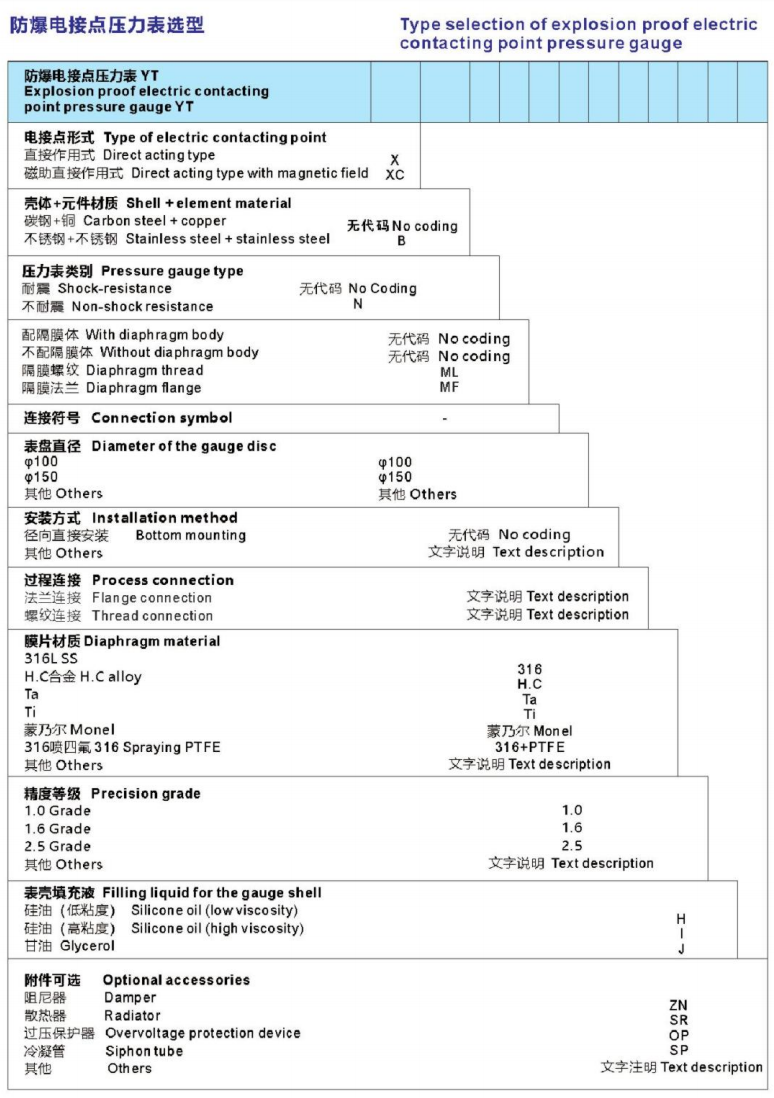

防爆电接点压力表选型
