船用电力电缆CBPJ82/SA 3*10/16/25/35/50平方镀锡铜丝CCS认证

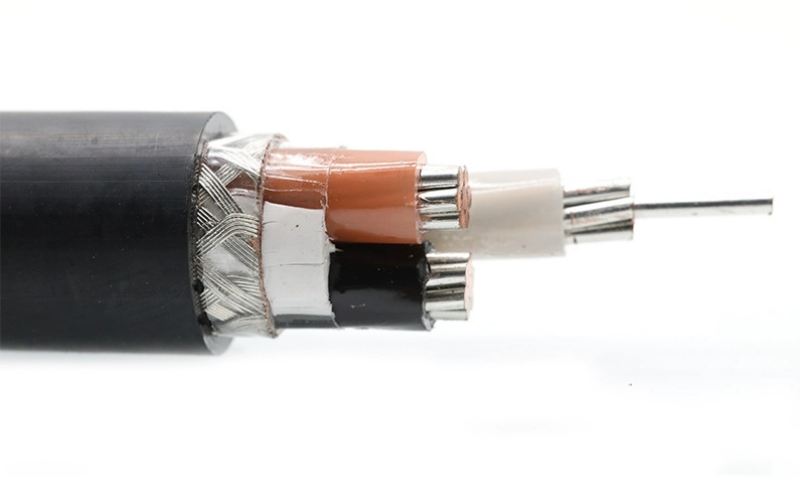

CBPJP船用变频屏蔽电缆
一.产品用途：CBPJP船用变频屏蔽电缆主要适用于额定电压06/1KV及以下船用变频调速器电力系统。
二.产品优点：CBPJP船用变频屏蔽电缆具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并进行有效的电磁干扰，降低变频电机的噪音，保证系统稳定运行。
三.CBPJP船用变频屏蔽电缆产品采用标准：企业标准 结构设计：IEC60092-350,353；导体：IEC60228 ；绝缘：IEC90092-351；阻燃IEC60332-3A
四.型号规格、额定电压、燃烧特性及定义:
型 号 | 芯数 | 标称截面（mm2） | 额定电压 | 温度 （℃） |
CBPJP282/SA、CBPJP285/SC、 CBPJP286/SC、CBPJVP282/SA、 CBPJPJP285/SC、CBPJPFP286/SC、 CBPJP82/SA、CBPJP85/SC、 CBPJP86/SC、CBPJVP82/SA CBPJPJP85/SC、CBPJPFP86/SC、 CBPJ82/SA、CBPJ82/SA、 CBPJ85/SC、CBPJ86/SC、 CBPJV82/SA、CBPJPJ85/SC、 CBPJPF86/SC、 | 3 | 4~240 | 0.6/1 | 90 |
3+3E | 主线芯： 4~240 接地线芯： 1~50 |
S | 成束燃烧 | C | 无卤、低烟 | A | 有烟 有酸 |
CBP | 船用变频器电缆 | T(省略) | 铜 | J(YJ) | 交联聚乙烯绝缘 |
V | 聚氯乙烯内护 | PJ | 热固交联聚烯烃内护 | PF | 热塑交联聚烯烃内护 |
P | 镀锡铜丝或裸铜丝分屏蔽 | P2 | 铜带+泄扰线分屏蔽 | P3 | 铝塑复合带+泄扰线分屏蔽 |
8 | 镀锡铜丝编织铠装 | 9 | 镀锌钢丝编织铠装 | 2 | 聚氯乙烯外护 |
5 | 热固交联聚烯烃外护 | 6 | 热塑聚烯烃外护 | - |
六.主要技术特点:
1、成品电缆导体直流电阻符合IEC 60228的有关规定。
2、成品电缆经受交流电压3.5kV/5min不击穿;
3、电缆导体长期允许Z高工作温度为90℃;
4、电缆在100MZ时传输阻抗等于或小于100Ω/M,电缆理想的屏蔽抑制系数等于或小于0.01;
5、电缆抗外磁场干扰能力：在磁场强度为400A/M、50HZ的外磁场中，线芯间感应 电压不大于0.1V;
6、电缆抗静电能力：在静电放电试验电压为10KV时，线芯间感应电压不大于0.1V。
