阻燃K型补偿导线ZB-KC-G-VPV 1*2*1.0

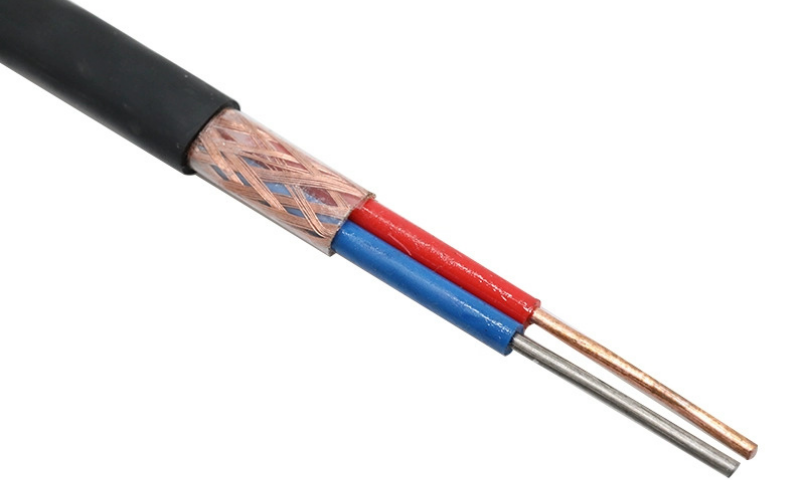

　   一、热电偶补偿导线详解，结构及定义 ： 热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。在一定温度 范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

　　二、热电偶与测量装置之间使用补偿导线，其优点有二：

　　1.改善热电偶测温线路的物理性能和机械性能， 采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；

　　2.降低测量线路***，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

　　三、术语及符号：

　　（1） 延长型补偿导线 ：延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。

　　（2） 补偿型补偿导线 ：补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。目前使用不多。

　　（3）允差 ： 热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的大偏差，该值用微伏表示， 其允差的大小分为***级和普通级两种。

　　（4）符号 ：S——表示热电特性为***级补偿导线。普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线； R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线； V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。

　　KX-HA-FFRP 氟塑料烯绝缘和护套铜丝编织总屏蔽***级K分度号热电偶用补偿软电缆

　　KX-HA-FPFP 氟塑料绝缘和护套铜丝编织分屏加总屏蔽***级K分度号热电偶用补偿电缆

　　KX-HA-FPFRP 氟塑料绝缘和护套铜丝编织分屏加总屏蔽***级K分度号热电偶用补偿软电缆

　　KX-HA-FVP 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽***级K分度号热电偶用补偿电缆

　　KX-HA-FVRP 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽***级K分度号热电偶用补偿软电缆

　　KX-HA-FPVP 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽***级K分度号热电偶用补偿电缆

　　KX-HA-FPVRP 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽***级K分度号热电偶用补偿软电缆

　　KX-HA-FGP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽***级K分度号热电偶用补偿电缆

　　KX-HA-FGRP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽***级K分度号热电偶用补偿软电缆

　　KX-HA-FPGP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽***级K分度号热电偶用补偿电缆

　　KX-HA-FPGRP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽***级K分度号热电偶用补偿软电缆

　　KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

　　KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

　　KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆

　　KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套***级K分度热电偶用补偿电缆

　　KXS-FFP3氟塑料绝缘及护套铝/塑复合带总屏蔽***级K分度热电偶用补偿电缆

　　KXS-FP3FP3氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套***级K分度热电偶用补偿电缆

　　注：以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃。
