阻燃软芯变频电缆ZB-BPYJVRP2 3*16+3*2.5平方国标
电缆型号:BPYJVRP2

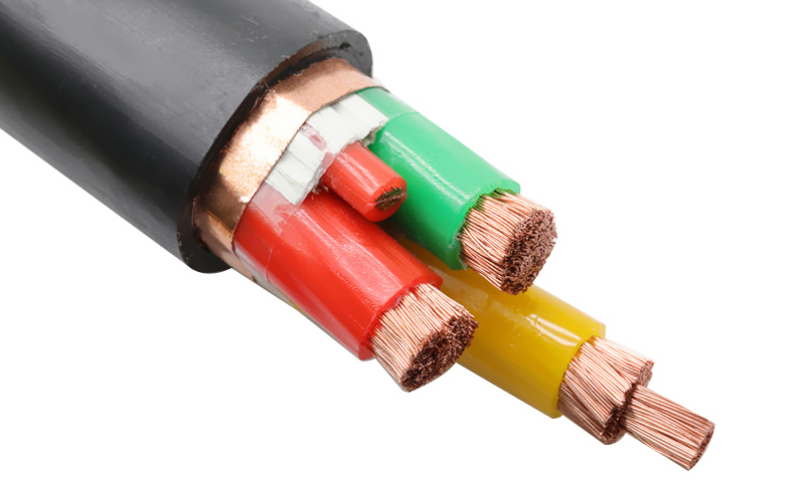

电缆名称:铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频软电缆
一、产品用途
BPYJVRP2变频软电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1kv及以下的输配电线路中,作输送电能用,尤其适用于造纸、冶金、纺织、金属加工、矿山、铁路和食品加工行业。
二、生产执行标准
Q/DR 165-2008
三、产品结构
导体材料:多股软铜导体
绝缘材料:交联聚乙烯绝缘
屏蔽材料:铜带绕包屏蔽
护套材料:聚氯乙烯护套
四、产品使用条件
1.额定电压U0/U:0.6/1KV;
2.电缆长期允许工作温度为90℃;
3.短路时(持续时间不超过5s)电缆导体的温度不超过250℃;
4.电缆安装敷设环境温度应不低于0℃,固定敷设时环境温度应不低于-10℃;
5.电缆安装弯曲半径不小于电缆外径的15倍。
五、主要技术参数
1.20℃时线芯导体直流电阻:
2.电压应依次施加在每一绝缘导体对其余导体和绕包金属层之间,施加试验电压3.5kv,5min绝
缘无击穿,试验应在环境温度下进行。
六、产品性能
1.交联聚乙烯绝缘耐高温、耐候性好。
2.低传输阻抗,电磁兼容性好。
3.低工作电容。
4.良好的抗干扰和低辐射性能。
5.对称的三芯电缆结构设计,具有比四芯电缆更好的传输性能。
