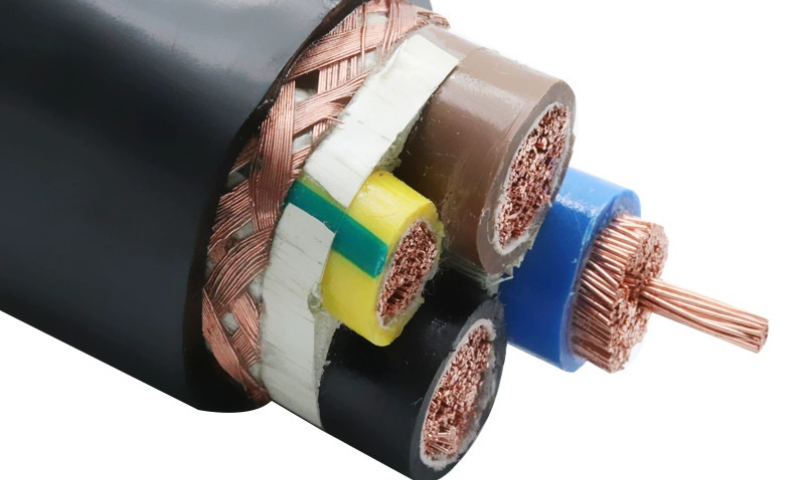

阻燃屏蔽软电缆ZR-RVVP 3*50+1*25 3芯50平方+25平方国标纯铜
用途：
本产品适用于冶金、电力、石油化工等工矿企业中交流额定电压（Uo/U）450/750V及以下的电器仪表、配电装置的信传输、控制和测量
系统。
执行标准
本产品按GB9330（IEC227）标准制造。
低烟低卤阻燃电缆按照企业标准制造，阻燃特性符合GB12666.5（IEC332-3）、GB12666.7(IEC1034)规定要求。
低烟无卤阻燃电缆按照企业标准制造,阻燃特性符合阻燃特性符合GB12666.5（IEC332-3）、IEC754-2、GB12666.7(IEC1034)规定要求。
型号代号表
项目 | 代号 | 含义 |
系列 | K | 控制电缆 |
阻燃特性 | － | 非阻燃（省略） |
ZR | 成束阻燃 | |
绝缘 | V/WD | 聚氯乙烯绝缘/低烟无卤阻 燃聚烯烃 |
聚乙烯 | ||
Y | 低烟无卤阻燃聚烯烃 | |
E | 交联聚乙烯 | |
YJ | ||
导体种类 | R | 多股软导体 |
护套或内护套 | V/WD | 低烟无卤阻燃聚氯乙烯 |
Y | 聚乙烯 | |
E | 低烟无卤阻燃聚烯烃 | |
铠装层 | 2 | 双层钢带铠装 |
省略 | 无铠装 | |
屏蔽 | 省略 | 无屏蔽 |
P | 铜丝编织 | |
P1 | 镀锡铜丝编织 | |
P2 | 铜带绕包 | |
P3 | 铝塑复合带绕包 | |
耐温等级 | 省略 | |
90 | 导体最高允许长期工作温度90℃ | |
导体最高允许长期工作温度90℃ | ||
105 | ||
外护套 | 2 | 聚氯乙烯 |
3 | 聚乙烯 | |
E | 低烟无卤 阻燃聚烯烃 |
注*：阻燃特性分ABC三级别，分别表示为：ZRA、ZRB、ZRC
使用特性
项 目 | 技术性能 |
额定电压 | 450/750V |
导体长期允许工作温度 | 聚乙烯为70℃；交联聚乙烯为160℃ |
聚氯乙烯绝缘电缆为：70℃、90℃、105℃ | |
低烟无卤阻燃聚烯烃绝缘电缆为70℃、90℃ | |
电缆推荐允许弯曲半径 | 有铠装或绕包屏蔽结构的电缆应不低于电缆外径的12倍；其余结构电缆应不低于电缆外径的6倍 |
电缆最低允许敷设温度 | 聚乙烯护套电缆-20℃ |
聚氯乙烯护套及低烟无卤阻燃聚烯烃电缆：0℃ | |
阻燃特性 | 能经受GB12666.5（IEC332-3）规定的成束燃烧试验；低烟低卤和低烟无卤阻燃电缆燃烧时烟雾浓度应符合GB12666.7（IEC1034）的规定 |
电缆导体直流电阻表、绝缘电阻表
截面积 | 20℃时导体直流电阻 | |||||
mm2 | 不镀锡 | 镀锡 | ||||
A类 | B类 | 软结构 | A类 | B类 | 软结构 | |
0.5 | 36 | 36 | 39 | 36.7 | 36.7 | 40.1 |
0.75 | 24.5 | 24.5 | 26 | 24.8 | 24.8 | 26.7 |
1 | 18.1 | 18.1 | 19.5 | 18.2 | 18.2 | 20 |
1.5 | 12.1 | 12.1 | 13.3 | 12.2 | 12.2 | 13.7 |
2.5 | 7.41 | 7.41 | 7.98 | 7.56 | 7.56 | 8.21 |
4 | 4.61 | 4.61 | - | 4.7 | 4.7 | - |
6 | 3.08 | 3.08 | - | 3.11 | 3.11 | - |
10 | - | 1.83 | - | - | - | - |
面积 | 70℃或90℃时绝缘电阻 | |||||
mm2 | 聚乙烯绝缘或交联聚乙烯绝缘 | 聚氯乙烯或低烟无卤阻燃聚烯烃绝缘 | ||||
A类 | B类 | 软结构 | A类 | B类 | 软结构 | |
0.5 | 0.14 | 0.13 | 0.13 | 0.014 | 0.014 | - |
0.75 | 0.12 | 0.11 | 0.11 | 0.012 | 0.014 | 0.011 |
1 | 0.11 | 0.1 | 0.1 | 0.011 | 0.013 | 0.01 |
1.5 | 0.11 | 0.1 | 0.1 | 0.011 | 0.01 | 0.01 |
2.5 | 0.11 | 0.9 | 0.9 | 0.01 | 0.009 | 0.009 |
4 | 0.085 | 0.07 | - | 0.0085 | 0.0077 | - |
6 | 0.07 | 0.065 | - | 0.007 | 0.0065 | - |
10 | - | 0.065 | - | - | 0.0065 | |
