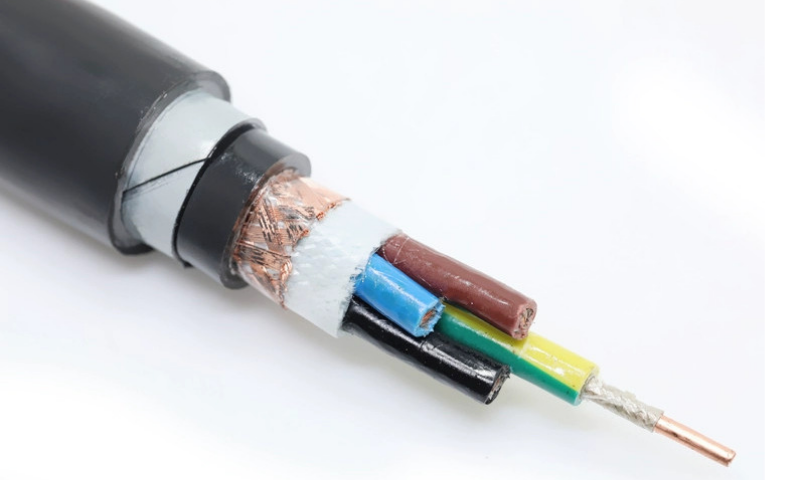

阻燃耐火屏蔽铠装电缆ZANH-KVVP22 4*1.0/1.5/2.5/4/6平方国标
执行标准：Q/LB026-2000
产品特点:电子计算机用屏蔽电缆，选用介电常数小的高压聚乙烯作绝缘。采用对绞、对屏、总屏（或三线组合、组屏蔽、组屏总屏）等结构形式，具有介质损耗小、传输传号能力强、抗干扰性能好等特点，能可靠地传输微弱的模拟信号。
用 途：适用于发电、冶金、石化等工矿企业集散系统、电子计算机系统、自动化系统的信号传输及检测仪器、仪表等连接用多对屏蔽电缆。
使用特性：
工作温度：一般型不超过70℃，型号后带105的最高不超过105℃。
最低环境温度：固定敷设-40℃非固定敷设-15℃
额定电压Uo/U：300/500V
最小弯曲半径：无铠装层电缆应不小于电缆外径的6倍
带铠装层电缆应不小于电缆外径的12倍
主要技术指标：
性能项目 | 单位 | 技术指标 | ||
聚乙烯绝缘 | 聚氯乙烯绝缘 | |||
20℃时绝缘电阻 | 任一线对导体间 | MΩ·km | 500 | 25 |
线对屏蔽间 | 1 | 1 | ||
工作电容（1kHz） | 3型 | pF/m | 75 | 200 |
1和2 | 90 | |||
电容不平衡（1kHz） | pF/M | 1 | / | |
电感电阻比 | 截面 | μh/Ω | 20 | 20 |
0.5mm2 | ||||
屏蔽抑制系数≤ | 0.01 | 0.01 | ||
试验电压 | V/1min | 1000 | 1000 | |
阻燃性 | 符合12666-90要求 | 符合12666-90要求 | ||
型号/名称/性能
型号 | 电缆名称 | 敷设方式 |
DJYPV | 铜芯聚乙烯绝缘，对绞铜丝编织屏蔽，聚氯乙烯护套电子计算机电缆 | 1、固定敷设在室内、电缆沟或管道内。 2、电缆长期工作温度： -20oC~65oC3、电缆敷设温度不低于0OC，弯曲半径不小于电缆外径的10倍。 |
DJYP2V | 铜芯聚乙烯绝缘，对绞铜带屏蔽，聚氯乙烯护套电子计算机电缆 | |
DJYP3V | 铜芯聚乙烯绝缘，对绞铝／塑料薄膜复合屏蔽，聚氯乙烯护套电子计算机电缆 | |
DJYP2VP2 | 铜芯聚乙烯绝缘，对绞铜带屏蔽，铜带总屏蔽聚氯乙烯护套电子计算机电缆 | |
DJYP3VP3 | 铜芯聚乙烯绝缘，对绞铝／塑料薄膜复合屏蔽，铝／塑薄膜复合带总屏蔽，聚氯乙烯护套电子计算机电缆 | |
DJYPV22 | 铜芯聚乙烯绝缘，对绞铜丝编织屏蔽，钢带铠装／聚氯乙烯护套电子计算机电缆 | |
DJYP2V22 | 铜芯聚乙烯绝缘，对绞铜带屏蔽，钢带铠装／，聚氯乙烯护套电子计算机电缆 | |
DJYP3V22 | 铜芯聚乙烯绝缘，对绞铝／塑复合带屏蔽/钢带铠装／，聚氯乙烯护套电子计算机电缆 | |
DJYP2V22P2 | 铜芯聚乙烯绝缘，对绞铜带屏蔽，铜带总屏蔽/钢带铠装／聚氯乙烯护套电子计算机电缆 | |
DJYP3V22P3 | 铜芯聚乙烯绝缘，对绞铝／塑复合带屏蔽，铝／塑复合带总屏蔽/钢带铠装，聚氯乙烯护套电子计算机电缆 |
型号规格
型号 | 额定电压U./V | 对数 | 标称截面 |
DJYPV DJYP2V DJYP3V | 300/500 | 1,2,3,4,5,6,7,8,9,10, 12,14,16,19,24,27,30,37 | 0.75,0.8,1.0, 1.5,2.5 |
DJYP2VP2 DJYP3VP3 | 2,3,4,5,7,8,9,10,12,14, 16,19,24,27, 30,37 | ||
DJYPV22 DJYP2V22 DJYP3V22 DJYP2V22P2 DJYP3V22P3 | 1,2,3,4,5,6,7,8,9,10,12, 14,16,19,24,27,30,37 |
型号命名方法
1.电子计算机电缆的产品型号是按照电线，电缆产品型号编制方法确定的它是由以下几部分组成。
类别/用途 | 导体 | 绝缘 | 内护层 | 特征 | 外护层 | ---- | 派生 |
例如：
DY | Y | P | V | 2.铜(带) |
电子计算机 | （铜导体省略）聚乙烯 | 屏蔽 | 聚氯乙烯 |
项目 | 代号 | 说明 |
阻燃代号 | / | 非阻燃可省略 |
系列代号 | DJ | 电子计算机（包括DCS系统）和电动仪表用 |
绝缘材料 | Y | 聚乙烯 |
屏蔽材料 | P | 铜丝编织 |
护套材料 | Y | 耐光热聚乙烯 |
铠装材料 | 22 | 钢带铠装 |
导体种类 | A | 单股导体 |
规格 | 填写对数×（单元芯数×导体截面） |
